IEPE定义介绍
它指的是一种自带电量放大器或电压放大器的加速度传感器,也有人将它叫做ICP。这种称呼产生于上世纪六七十年代,当时有很多厂家生产这种带内置电路的压电传感器,其中PCB公司将自己生产的传感器命名为ICP,其他公司也就开始使用这一称谓。
压电效应
回归正题,IEPE既然是一种压电式传感器,那么它利用的原理自然是压电效应。压电效应又分为正压电效应和负压电效应。正压电效应是指:某些电介质在一定方向上受到外力作用产生形变时,介质内部会发生极化现象,在它的两个相对表面上,会产生正负相反的电荷。
逆压电效应是指:向电介质的极化方向上施加一个电场,介质会随之发生形变,当电场消失,介质的形变也会消失。由此可见压电效应是一种瞬时的变化,所以压电传感器可以测量动态量。
加速度转变电信号
IEPE也是一种加速度传感器,它是怎样将加速度转变为电信号的呢?
首先我们要明白加速度是什么。加速度是由牛顿第二定律定义的,常见表述是:物体加速度的大小跟作用力成正比,跟物体的质量成反比。加速度的方向,与作用力的方向保持一致。公式表示为:a=F/m,其中F为物体受到的合力,m为物体的质量,a为物体的加速度,单位是。质量m一般不会变化,可以提前测得。而力F的大小,则可以利用压电效应测量,这样就可以求物体加速度的大小。

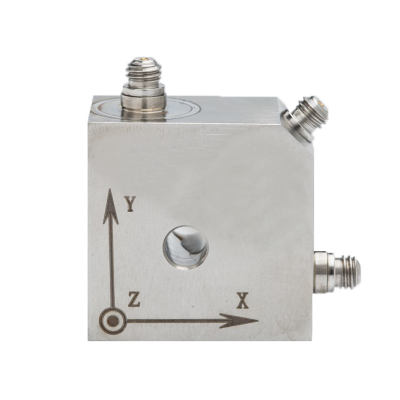

还有一个问题,因为力与加速度都是矢量,即它们都是有方向的。在实际应用中,我们也需要知道物体的加速方向,以判断物体所处的状态,如:倾斜角度有多大、是否发生反转,是否在晃动等等情况。为解决这样的问题,可以将传感器分为三部分,即X轴、Y轴和Z轴。
用X、Y表示在平面中的运动方向,Z轴表示在空间中的上升和下降,这样就可以判断物体的运动了。三轴加速度传感器虽然精确,但是使用成本较高,所以根据实际使用情况的不同,还有单轴,双轴等类型的传感器。
IEPE如何工作
说了这么多IEPE到底是如何工作的呢?首先IEPE整体组装在一个金属壳内,下面连接一个刚度较大的基座,在壳体内部,两片压电片组成压电元件并且表面镀银。压电片之间是金属片,它可以将压电元件产生的电荷,通过引线输入到集成电路中,压电片上方连接着一个质量较小的质量块,质量块由刚度较大的弹簧或是螺栓,对其施加预载荷。
在使用IEPE测量振动时,应将传感器与被测物固定在一起,由于弹簧的刚性大而质量块的质量小,所以质量块受到的振动与基座的振动是相同的。因为质量块不断变化的惯性力的作用,使得压电片受到的压力不断变化,从而产生高阻抗的电荷信号,这些电荷信号通过与金属片相连的引线,输入到内置的集成电路中。集成电路又将输入的电荷信号转化成低阻抗的电压信号输出。
IEPE还需要使用一个恒流源供电,电流一般在2mA~20mA之间。在大多数情况下,4mA的恒定电流值是一个很好的折衷方案,供电电压在18V~30V之间。
IEPE传感器的内部集成电路中一个很重要的器件就是电荷放大器,它可以将电荷信号转变为电压信号。其原理图如下:
计算UO与Q的关系,由电路图可知:
它便是IEPE输出的电压信号。但这个信号是交流信号叠加在直流电源上的电压信号,所以我们还要通过交流耦合,将信号中的直流成分去掉。使其变为以0V为基准的波形。
最后我们介绍一下IEPE的参数及其优缺点,IEPE的灵敏度单位是mV/g,其中g是重力加速度。灵敏度越高测量范围越小,灵敏度越低测量范围越大。传感器的最大量程是由最大输出电压与灵敏度的比值决定的。在选择传感器时,要特别注意这两个参数。
IEPE的优点是内部带有集成电路,导致它的抗干扰能力很好,可以用长轴电缆输出,而且方便安装,使用简单。缺点也因为内部的集成电路使的它的温度范围变窄,一般小于125℃,而且内部的集成电路与传感器承受同样的测试条件,很容易出现故障,对环境的要求也更高。
以上就是我们对IEPE相关内容的介绍。
采集IEPE的加速度信息
下面我们将通过实验,使用数据采集卡采集IEPE的加速度信息。
本次实验,我们通过风扇模拟物体发生损坏时震动信息的变化情况。
用到的实验器材有:USB-3213数据采集卡、SRD-1104-IEPE信号调理器、IEPE传感器和风扇。
SRD-1104-IEPE信号调理器,可以将IEPE的极性信号调整为双极性信号,而且能够为传感器提供4mA的恒流电源,同时调理器使用USB供电或者外接24V电源。IEPE的有关参数是:量程10g、激励电流2mA~20mA、灵敏度:501.5mV/g。各设备间的连接方式是:首先将IEPE传感器与信号调理器的IEPE 0接口相连;将IEPE信号调理器的IEPE OUT 0接口与采集卡的AI 0连接;将GND与采集卡的AI Sense连接;将采集卡上的AGND与Ai Sense短接。
然后将采集卡和信号调理器通过USB线缆连接到电脑上;最后将IEPE传感器固定在风扇边框上。
在采集实验数据前,我们还需要调整采集卡软件的有关设置:将纵坐标设置为-10~10,并且取消勾选自动调整坐标。
在软件设置中,勾选单端模式。
勾选AI 0通道。
采样率设置为10k。
勾选单位变化,使传感器输出电压为10~-10,传感器单位为“g”,传感器量程设置成10~-10。
选择数据存储路径。
其他内容不变,将横纵表设置为0~100。
点击启动,可以看到当风扇不转动时振动基本不发生,数据稳定在0坐标上。
当风扇正常转动时,数据在0.2~-0.2之间波动。
为了模拟风扇损坏的情况,我们在扇叶上粘贴一个纸团,破坏它的结构,当开启风扇时,可以看到它的震动信息有了明显的变化。
观察风扇前后的震动数据,可以很容易地判断出风扇是否发生了损坏,放大横坐标后可以清楚的观察到震动的波动情况。
打开数据存储路径,我们可以通过软件将数据转换为CSV格式。
以上就是使用数据采集卡采集IEPE传感器信号的全部内容。
